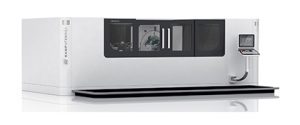

GW3600H是用于高精度磨削长螺纹型工件的特殊机床。例如，注塑机的挤压螺杆或滚珠丝杠。机床装配了大功率磨削主轴用于大磨轮和适应于小于3600mm无隙丝杠工件的加工。
应用可选陶瓷黏合砂轮机床可以适应大规模生产要求。
您在得到GW3600H的同时还能得到相应的软件和满足用于磨削丝杠产品加工的修整工具。
亮点
- 适用于加长螺纹型工件的特殊机床
- +强有力的磨削主轴
- 大磨轮的特殊修形单元
- 用于螺杆生产的特殊软件包
- 标准或特殊工件的支撑方案
- 用于闭环生产的，连接外部测量设备
| 详情 | ||
| 参数 | 单位 | 数值 |
| 工件更大直径 | mm | 250 |
| 更大模数 | mm | N/A |
| 更大修形深度 | mm | 40 |
| 磨头旋转范围 | deg | +/-90 |
| 工件和刀具主轴中心距离 | mm | 170-355 |
| 更大工件长度 | mm | 3,600 |
| 更大轴向行程 | mm | 3,000 |
| 更大径向行程 | mm | 185 |
| 更大切向行程 | mm | N/A |
| 刀具主轴功率 | kw | 20/35 |
| 陶瓷磨轮直径 | mm | 330-450 |
| 陶瓷磨轮更大厚度 | mm | 45/75（带沉台） |
| CBN磨轮直径 | mm | N/A |
| CBN磨轮更大厚度 | mm | N/A |
| 更大修整轮直径 | mm | 70 |
| 更大刀具主轴转速 | rpm | 4,000 |
| 工作轴速度 | rpm | 0-400 |
| 更大承载工件重量 | kg | 250 |
| 带冷却过滤单元总连接负载 | kVA | 40 |
| 标配机床总重 | kg | 18,500 |
